商住楼空调系统工程设计（计算书、图纸）

资料简介

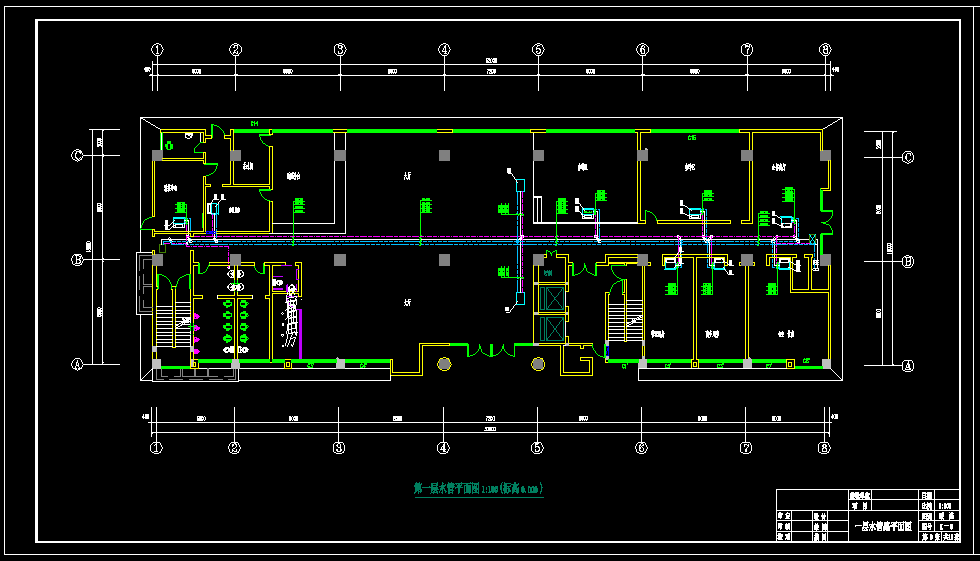

　　本设计为空调系统工程设计，共十二层，地下两层，建筑总面积13000，空调面积6526.6，根据房间功能，全楼采用集中供给空调方式，制冷机组采用直燃型溴化锂吸收式制冷机组两台，型号分别为BZ-40单台制冷量分别为465KW.根据各不同功能房间，将该集中系统分为二种空调送风方式，高大空间如餐厅、活动用房等采用全空气系统，新风直接从室外引进与回风混合（一次回风）后送风；住户、公寓等采用了风机盘管加独立新风系统，新风机组从室外引入新风处理到室内空气焓值，风机盘管承担室内全部冷负荷及部分的新风湿负荷。全空气系统选用圆型散流器平射流形式，而风机盘管加独立新风系统有百叶风口侧送和散流器平送的形式。水系统采用闭式双管同程式，冷水泵三台，两用三备，；冷却水泵选三台，两用一备。卫生间通风统一由排风扇接出，在末端安装止回阀。楼梯间采用自然排风排烟；标准层以上由于小于500m2所以采用自然排风；地下室、设备房、一层及二层设置防排烟系统，，选用变速风机，平时排风，发生火灾时排烟。文件包括计算书、相关图纸。供参考学习

/
