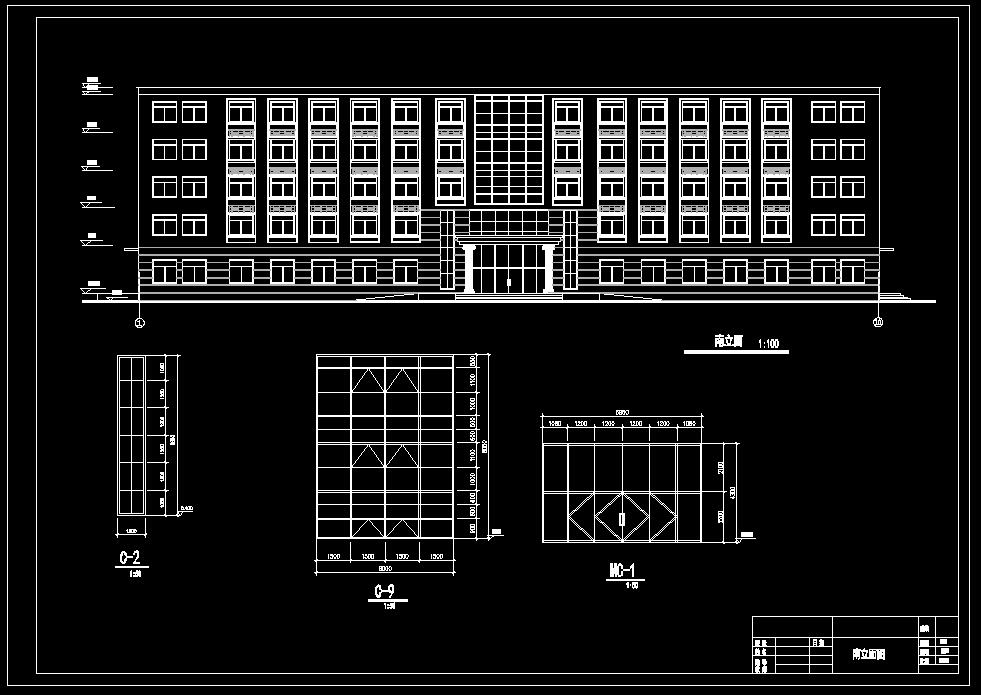

5层框架结构公司办公楼建筑结构设计（计算书、图纸）[面积5700]

资料简介

　　原始资料:建筑地点：本市郊区；建筑类型：五层办公楼，框架填充墙结构。安全等级：二级；防火等级：二级；自然条件：标准冻结深度为1.1m,最大冻结深度为1.2m。工程地质条件：从自然地面向下，依次为人工填土1.5m；粉质粘土3m，e=0.75,ΙL=0.78,地基土承载力特征值为160Kpa；粉质粘土5m，e=0.81ΙL=0.82，载力特征值为140Kpa；第二层与第三层土的压缩模量比为3。地表滞水距自然地面3.5m，无腐蚀性。场地为二类。建筑介绍：建筑面积约5700平方米，楼盖及屋盖均采用现浇钢筋混凝土框架结构，楼板厚度取120mm，填充墙采用空心砖。本设计主要进行了结构方案中横向框架中一榀的抗震设计。在确定框架布局之后，先进行了层间荷载代表值的计算,接着利用顶点位移法求出自震周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。接着计算竖向荷载（恒载及活荷载）作用下的结构内力，。是找出最不利的一组或几组内力组合。选取最安全的结果计算配筋并绘图。此外还进行了结构方案中的室内楼梯的设计。完成了平台板，梯段板，平台梁等构件的内力和配筋计算及施工图绘制。

/
