标准跨径40m装配式预应力简支T梁设计（计算书、图纸）

资料简介

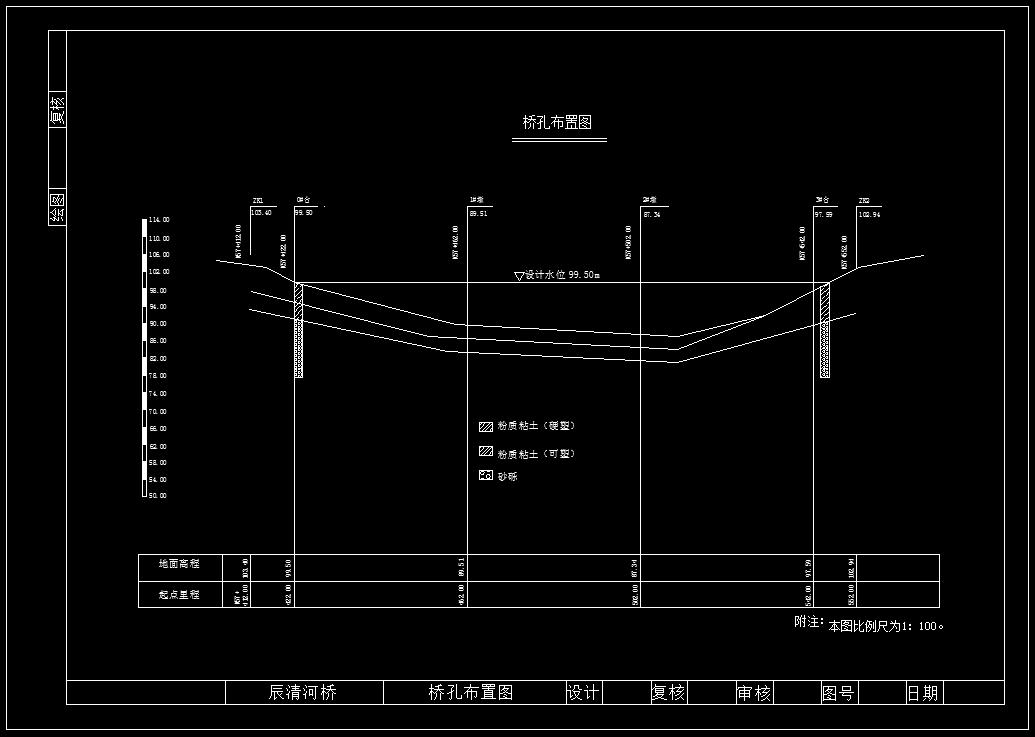

　　本设计为桥梁两阶段施工图设计。该桥中心桩号K57+482.10m，桥面净宽为9+2×1.0m，公路等级为二级，汽车荷载为公路—Ⅱ级，人群荷载3.0KN/m2。桥梁上部结构采用3×40m预应力混凝土简支T梁，下部结构采用双柱式桥墩、肋板式桥台、钻孔灌注桩基础。本桥设计包括四大部分：第一部分为水文计算，包括最小桥孔净长度、桥面中心最低高程计算及确定、冲刷计算；第二部分为上部结构设计，包括拟定截面尺寸，计算控制截面的设计内力及其相应的组合值，估算预应力钢筋的数量并对其进行布置；计算主梁截面的几何特征值，计算预应力损失值，正截面和斜截面的承载力复核，正常使用极限状态下构件抗裂性及变形验算，持久状态下和短暂状态下构件截面应力验算；第三部分为下部结构设计，包括墩台及基础尺寸拟定，桩长计算；第四部分为施工方案设计，设计的重点是上部结构。通过设计和验算，本设计合理可行。文件包括计算书、图纸，供参考学习

/
