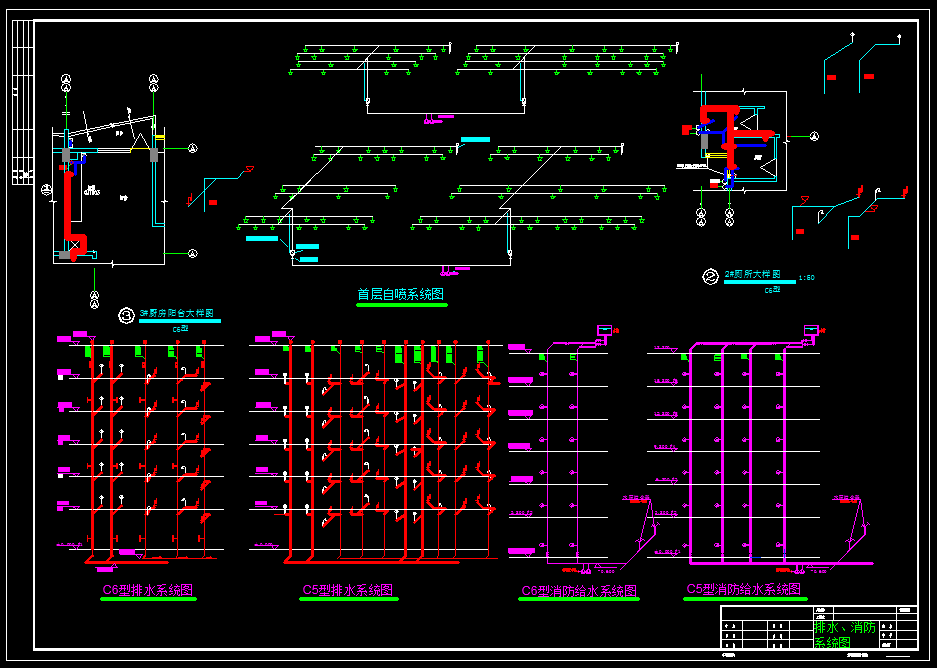

建筑给排水课程设计（计算书、图纸）

资料简介

　　设计基础资料该建筑位于广州市内，是一栋6层的居住建筑，室内设有完善的给水排水卫生设备。该建筑以城市给水管网为水源，从500毫米的干管取水，干管可从该建筑的南侧引入，给水干管埋深从管顶至地面为1米，水量能满足本建筑的用水要求，常年可资用水压为0.25MPa，最冷月平均水温为70C，水质符合饮用水标准。城市排水管网为分流制排水系统，室内生活粪便污水需经化粪池处理后才允许排水入城市下水道。市政下水道亦位于建筑物东侧，道路下管径DN600，覆土深度1.8m。用水量计算根据设计资料，已知室外给水管网常年可保证的工作水压，仅为0.25MPa，故室内给水拟采用上、下分区供水方式。1—3层为低区，4—6层为高区，管网上行下给，采用水泵升压，在3楼设置减压阀。生活给水采用一户一立管。根据广州地方的要求，本建筑物属于普通住宅，其中2—6层为住宅区。依据《建筑给水排水设计规范》，取平均每户3.5人，用水定额q=320L/(人•d)，时变化系数Kh=2.5，用水小时数T=24h，管网漏失水量和未预见水量以15%计，文件包括计算书、图纸，供参考学习

/
