单元式多层住宅方案设计房屋建筑学课程设计（说明书、图纸）

资料简介

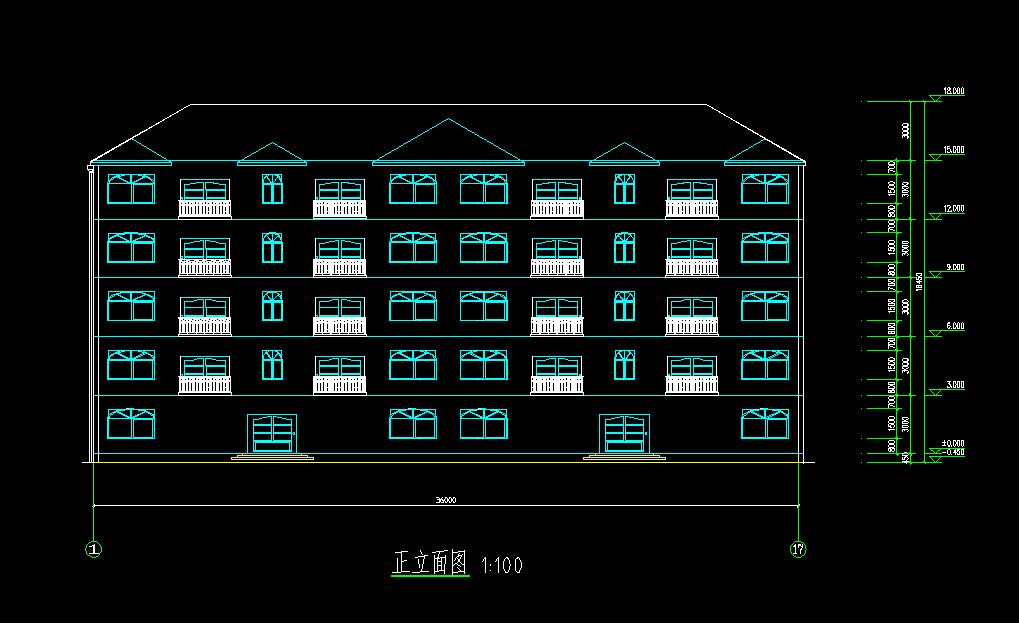

　　设计题目单元式多层住宅方案设计，设计目的和要求通过理论教学、参观和设计实践，使学生初步了解一般民用建筑的设计原理、初步掌握建筑设计的基本方法与步骤，进一步训练和提高绘图技巧。设计条件1.本设计为城市型住宅，位于城市居住小区或工矿住宅区内，具体地点自定。2.面积指标：平均每套建筑面积80～150m2。3.套型及套型比由设计者自定。层数：4-6层。层高：3000mm。结构类型：自定。房间组成及要求（1）居室：包括卧室和起居室。各居室间分区独立，不相互串通。其面积不宜小于下列规定：主卧室14m2，单人卧室9m2，起居室20m2。（3）厨房：每户独用，房内设案台、灶台、洗池等（燃料：煤气、天然气自定）。（4）卫生间：每户独用，设蹲位、淋浴（或盆浴）及洗脸盆。（5）阳台：每户设生活阳台和服务阳台各一个。（6）贮藏设施：根据具体情况设搁板、吊柜、壁龛、壁柜等。设计内容及深度本设计按方案设计深度要求进行，用AUTOCAD软件计算机制图，3#图纸。单元底层平面图1:100（布置家具设备）；标准层平面图1:100；立面图：主要立面及侧立面1:100（可画两单元组合立面）；剖面图1个1:100（需剖到楼梯）；细部构造图1:50（含楼梯细部构造、墙体细部构造等）；技术经济指标层套型建筑面积＝总建筑面积（m2）/总套数标准层使用面积系数＝标准层使用面积（m2）/标准层总建筑面积（m2）×100%

/
