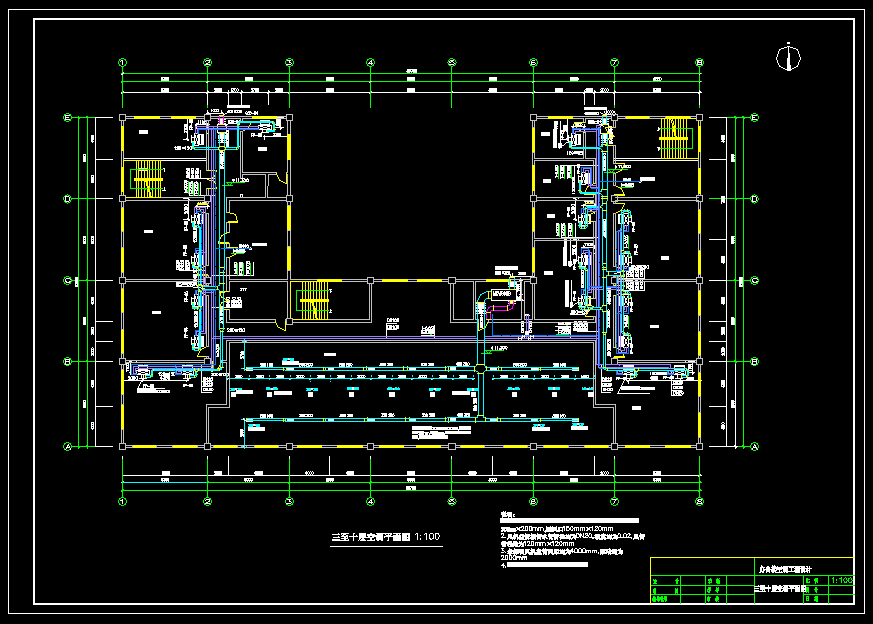

办公楼空调工程设计（计算书、图纸）

资料简介

　　原始资料本设计为办公大楼的空调系统设计，该建筑共十一层，建筑面积约16937.2m2，建筑内设有调解中心室、信访室、多功能厅、娱乐室及办公室等功能间。该建筑地下一层为中央空调机房，冷却塔设在屋顶。建筑总高度38.1m。本设计为办公大楼空调工程设计，大楼共十一层,总建筑面积16937.2㎡，包括一楼大厅，办公室,娱乐室,结算室,调解室,信访室等功能间。通过方案比较，在负荷计算的基础上，采用了风机盘管加新风和全空气两种空调系统形式。风机盘管为卧式暗装，新风不承担室内负荷，室内回风与新风混合后经双层百叶风口送出；全空气系统为一次回风系统，一楼大厅采用侧送风方式,其余全空气送风采用吊顶送风方式，吊顶回风，送风口均为双层百叶风口，回风口均为单层百叶风口。新风从墙洞引入，再由新风机组集中处理供应。因杭州市无城市热力管网，故系统冷热源采用直燃式溴化锂冷热水机组，采用了闭式水平异程，竖直同程两管制定流量水系统。用假定流速法对风管及水管进行水力计算,并进行校核。在满足冷量,昼量满风量的前提下进行设备选型。冷却塔选用圆形逆式冷却塔，置于大楼楼顶。系统定压采用膨胀水箱定压方式，置于大楼楼顶。水管用泡沫橡塑保温，风管采用离心玻璃棉。设计工程中虑了消声、减振和防火排烟的措施。供参考学习

/
