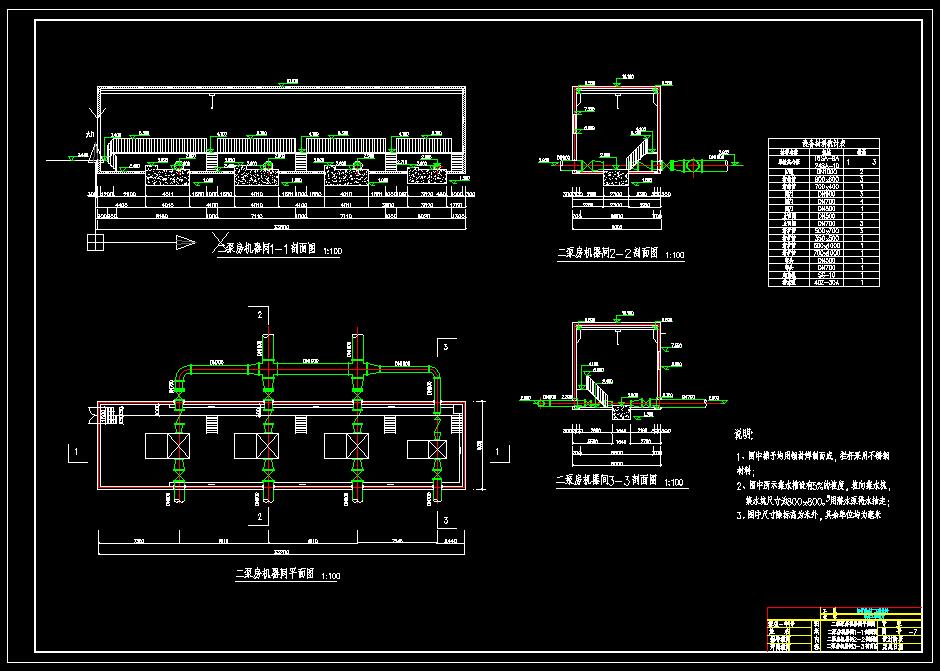

某地供水厂工艺设计（计算书、图纸）

资料简介

　　原始资料2.1水厂规模10万t/d2.2原水水质资料水源拟采用海河水，经专家论证，海河水目前尚未被污染，且水量也有进一步开采的余地，故而采用海河水为水源。厂区地形新建水厂位于杨村西南的海河东岸边，距河岸100米，地势平坦，厂区平均海拔高度3.4米。2.4工程地质及地震资料地质结构主要为亚粘土层、粘土层、软塑亚粘土层。亚粘土层埋藏于地下0.5米以下，厚度0.5～11.5米，粘土层埋藏于地下0.5～0.8米，厚度0.5～0.8米，软塑亚粘土埋藏于地下2.5～8.0米，厚度1.4～5.0米。地震裂度按8度考虑。设计要求及目的（1）通过本给水厂的设计，熟悉并掌握给水工艺的设计内容、设计原理、方法和步骤，学会根据设计原始资料正确地选定设计方案，正确计算,具备设计中、小城镇水厂的初步能力。对取水工程、输水管道、净水厂进行工艺设计；（2）对总体布置的设计思想，从工艺流程、操作联系、生产管理以及物料运输等各方面考虑，而进行合理的组合布置设计；（3）掌握设计说明书、计算书的编写内容和编制方法，并绘制工程图纸。设计任务（1）取水工程水源选择、取水方案及位置的确定、取水构筑物形式和设备设计计算并绘图。（2）输水工程输水管道工程的设计计算并绘图。（3）给水处理工程净水厂厂址选择、水处理方案的比较与选择、建构筑物型式、尺寸及设备选择计算并绘图。

/
