广场基坑围护设计（计算书、图纸）

资料简介

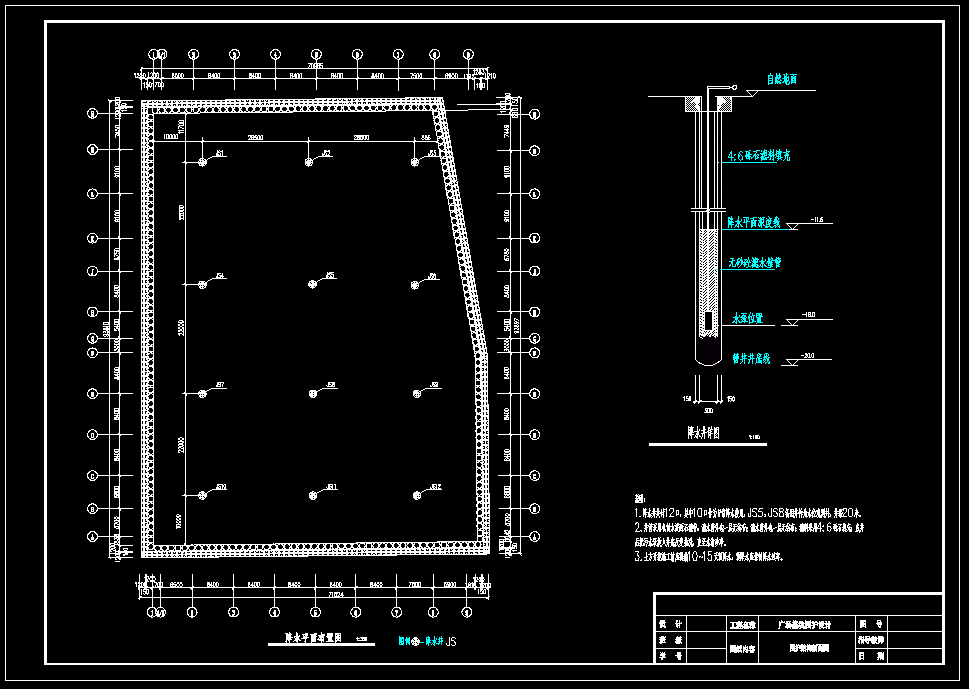

　　工程概况广场拟建场地位于玄武北路7#，东侧紧临玄武北路，间距6m,西至南山街小学约5米,南靠南山街，间距8米左右,北面为南京市艺术文化中心，最近间距约8米。开挖深度11m，地下三层，层高3.5米，地面超载15kPa。基坑工程等级确定在基坑方案总体设计中,必须根据周围环境要求、工程功能要求等制定出安全而合理的设计标准。根据基坑开挖深度、周边环境条件支护结构、破坏后果的严重程度，将基坑侧壁安全等级划分为三级。方案比选2.1比选说明根据本基坑工程特点，拟采用两种设计方案，分别是水泥土止水帷幕+灌注桩支护+钢筋混凝土支撑和地下连续墙+钢筋混凝土支撑，比选是主要考虑施工难度，设计质量，经济性三个方面。采用理正7.0进行方案设计和计算，进行综合单价分析和主要技术参数分析，从而确定合适的设计方案。对于本工程来说，钻孔灌注桩方案，施工相对简单，造价合理，并符合规范对于工程安全的要求，所以本工程基坑支护方案选择钻孔灌注桩+止水帷幕+支撑的形式。文件包括计算书、图纸，供参考学习

/
