水泥混凝土路面三级公路施工组织设计（施组+图纸）[全长680m]

资料简介：

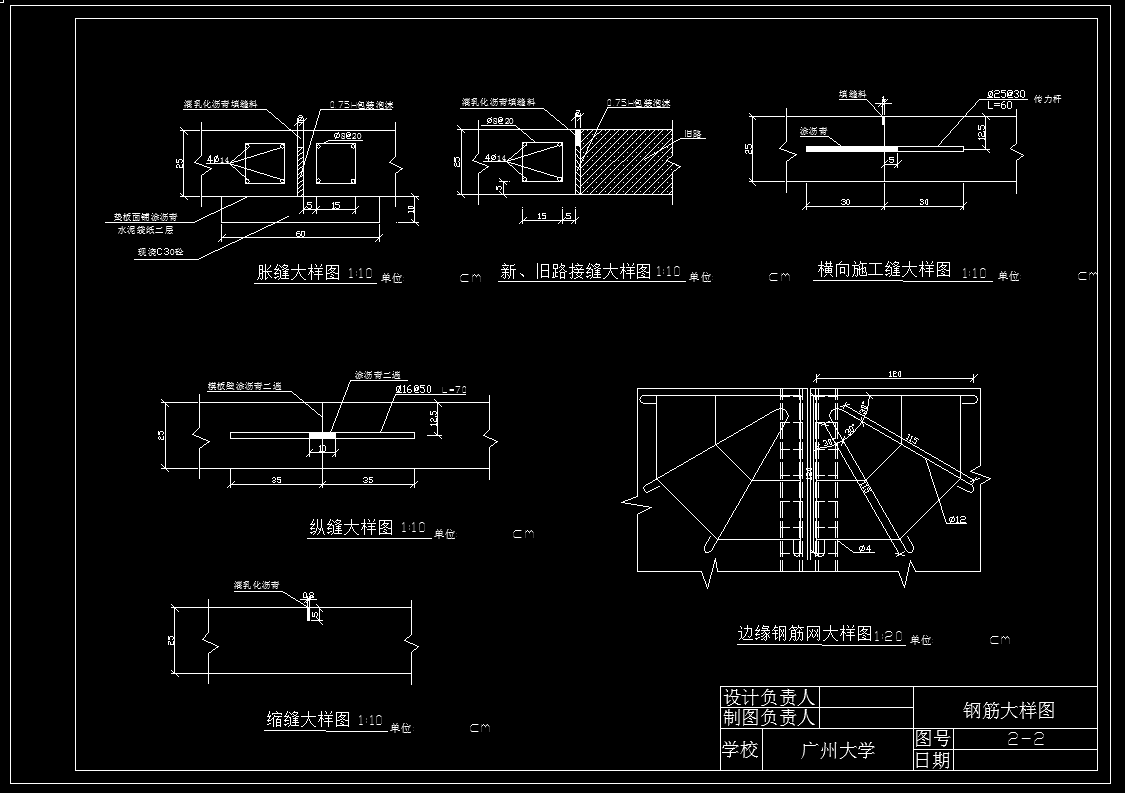

　　本工程位于天河区，起止里程：k0+000～k0+682.51，线路全长682.51米，大致为南北走向，它北起广讪公路南端，南至东莞庄路。工程按三级公路（平原微丘）标准设计，公路路基宽度为15.50米，道路的断面形式为二块板式，土路肩0.25米，硬路肩0.5米，机动车道、双向四车道14米，路中14机动车道路面为水泥混凝土面层。
　　行车道路基横坡为2%、路肩横坡为3%，向路两侧排水。设路缘石和大硬路肩。全路段设两个平曲线、一个竖曲线，路面纵坡为0.856%和0.979%,路堤边坡采用1：1.5，路堑采用1：1。
　　本工程采用边沟排水，排水沟采用浆砌片石，最小沟深为0.6m，沟底宽为0.4m。共有三段排水沟，分别为K0+000~K0+251.18、K0+270~K0+450、K0+470~K0+682.51，边沟坡度，坡度分别为1%、0.856%和0.979%，排到附近得出水口。
　　设置两段挡土墙分别是K0+120~~K0+160、K0+500~K0+610，墙顶宽1m，墙脚埋深1m，最高墙高为5m，墙面坡度为1：0.2，墙底坡度为1：5。采用浆砌片修筑，墙身设泄水孔，下排出水口高出墙前地面0.3m，泄水孔进水口底部铺设30cm厚的粘土隔水层。泄水孔的进水口部分设置砂夹卵石反滤层。
　　施工工期三个月。
