全长580m三跨连续双塔钢箱梁斜拉桥毕业设计（图纸+计算书）

资料简介：

　　140m＋300m＋140m三跨连续双塔钢箱梁斜拉桥桥面系为钢结构，桥塔为钢筋混凝土结构。斜拉桥很早以前就有了，到了近代发展速度十分迅猛，在现代桥梁工程实践中开始广泛应用，其特点是受力性能好、跨越能力大、轻型美观、抗震性能好。是跨越大江大河、海峡港湾等交通障碍的首选桥型。
　　本设计以斜拉桥设计基本理论和静动力分析为理论基础，以成功修建的斜拉桥为例，根据桥梁的位置、布置形式，拟定桥梁的跨度、矢高、锚索倾角、桥塔高度和截面、塔基形式、锚碇构造等，说明选择相关参数的过程、依据、和考虑的主要因素，然后进行桥面系、拉索、桥塔、锚碇等具体尺寸设计、配筋和验算。由于斜拉桥是超静定结构，计算较为烦琐，故在该设计中，结构单元划分和内力计算采用专业设计软件MAIDAS进行，计算方法为有限元法，使设计工作量大大的简化，内力求出后，根据桥梁规范进行结构内力组合。最后，按容许应力法和极限状态法来验算主要截面，以判定设计的合理性。本设计的步骤为：根据设计任务要求，依据现行公路桥梁设计规范,综合考虑桥位的地质、地形条件，经初选后提出了斜拉桥方案、悬索桥、拱桥三个比选桥型。按“实用、经济、安全、美观”的桥梁设计原则，比较三个方案的优缺点。比选后把斜拉桥作为主推荐设计方案，进行了结构细部尺寸拟定、静活载内力计算、钢主梁应力强度、疲劳验算、斜拉桥整体稳定验算、斜拉桥整体强度应力验算、拉索应力及疲劳验算、钢主梁细部结构设计。经分析比较及验算表明该设计计算方法正确，内力分布合理，符合设计任务的要求。关键词：方案;斜拉桥；拱桥；悬索桥；主推荐设计方案；结构分析；验算。

设计正文的部分内容试读已结束，如果需要查看完整设计内容，请下载本资料

/

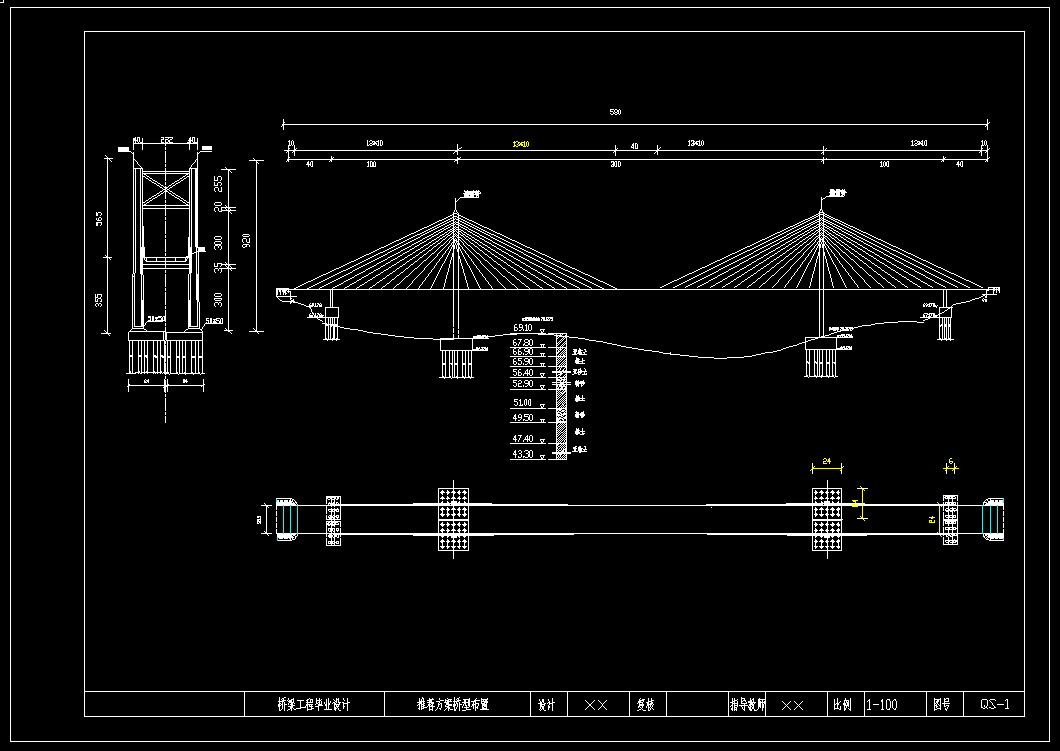

图纸的部分内容截图展示已结束，如果需要查看完整图纸内容，请下载本资料
