5层框架结构教学楼建筑结构设计（图纸+计算书）[面积5180]

资料简介：

　　摘要，本设计主要进行了结构方案中横向框架的结构设计。在确定框架布局之后，先进行了层间荷载代表值的计算,接着利用经验公式求出自震周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。同样的过程计算风荷载作用下的结构内力。接着计算竖向荷载（恒载及活荷载）作用下的结构内力，找出最不利的一组或几组内力组合。 选取最安全的结果计算配筋并绘图。其次还进行了结构方案中的楼梯的设计。完成了平台板，梯段板，平台梁等构件的内力和配筋计算及施工图绘制。此外还进行了基础梁和基础的设计，完成了基础的平面布置和配筋计算，并完成了基础的施工图绘制。关键词：框架结构；建筑设计；结构设计；抗震设计。
　　本次毕业设计为教学楼设计。采用钢筋混凝土框架结构，整体五层,首层层高5.2m，标准层层高3.9 m。此工程设计内容包括：建筑设计和结构设计两部分，它们之间既有分工又相互配合。在设计中应严格按照设计步骤进行：首先熟悉设计任务书，根据自己对任务书的理解，做出一套方案，然后采用PKPM软件对工程建模进而对楼板梁柱进行配筋计算。本建筑高H=19.500m，局部高H=20.050m，属多层建筑，采用框架结构，现浇梁、板及柱，现浇板式楼梯；根据《建筑抗震设计规范》GB50011-2010第6.2.1条，框架抗震等级为三级。根据地质报告，拟采用柱下独立基础。基础埋深-2.50m，基础顶面标高为-1.30m。混凝土：主体结构梁、柱、板均采用C30级；构造柱、圈梁及过梁均采用C20级。钢筋：HPB300级钢（φ）；HRB335级钢（φ）。焊条：采用E43及E50型。抗震及抗风措施：填充墙在门口标高处设抗震带一道。
　　本毕业设计文件包括：任务书、开题报告、计算书、设计图纸、毕设相关表格。

设计正文的部分内容试读已结束，如果需要查看完整设计内容，请下载本资料

/

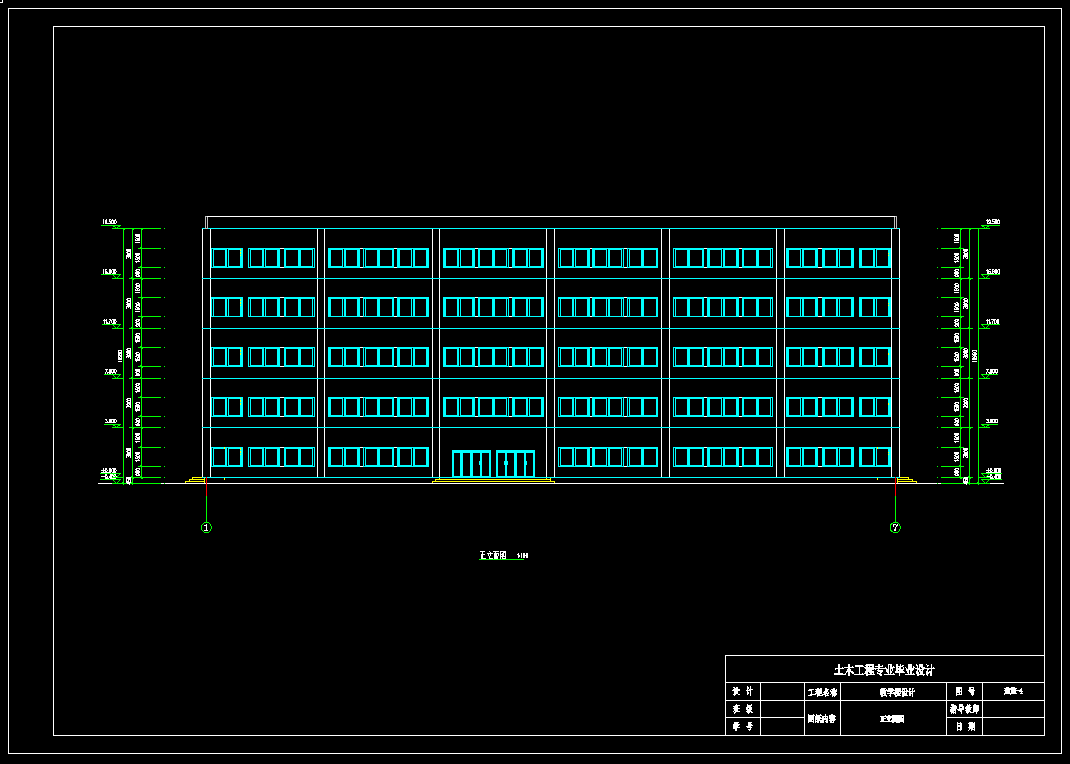

图纸的部分内容截图展示已结束，如果需要查看完整图纸内容，请下载本资料
