5层框架结构中学实验楼建筑结构设计（图纸+计算书）[面积5840]

资料简介：

　　本工程是中学科学实验楼设计，包括建筑布置和结构设计两部分。本建筑为五层钢筋混凝土框架结构，总建筑面积为5840.1m2，总建筑高度为18.900m。首层层高4.7m，标准层层高3.6 m。其中完成了建筑的平面设计、立面设计及剖面设计。本实验楼的建筑形状采用的是比较常规的矩形。结构计算中考虑了竖向荷载中的恒荷载、活荷载和水平方向荷载中的地震作用，并将水平的荷载分配到结构框架上，分别用D值法和弯矩二次分配法计算活荷载和恒荷载作用下构件的内力，并进行了一榀框架的内力组合、截面设计及配筋。手算过程中运用到了excel软件，来进行数据的计算。最后，还使用了PKPM软件进行电算，并与手算结果进行对比，对配筋进行修改，并绘出各楼层梁、板、柱、基础、楼梯的结构施图。此工程设计内容包括：建筑设计和结构设计两部分，它们之间既有分工又相互配合。在设计中应严格按照设计步骤进行：首先熟悉设计任务书，根据自己对任务书的理解，做出一套方案，然后采用PKPM软件对工程建模进而对楼板梁柱进行配筋计算。关键词：实验楼；框架结构；建筑设计；结构设计。
　　本毕业设计文件包括：毕业设计计算书、设计图纸。

设计正文的部分内容试读已结束，如果需要查看完整设计内容，请下载本资料

/

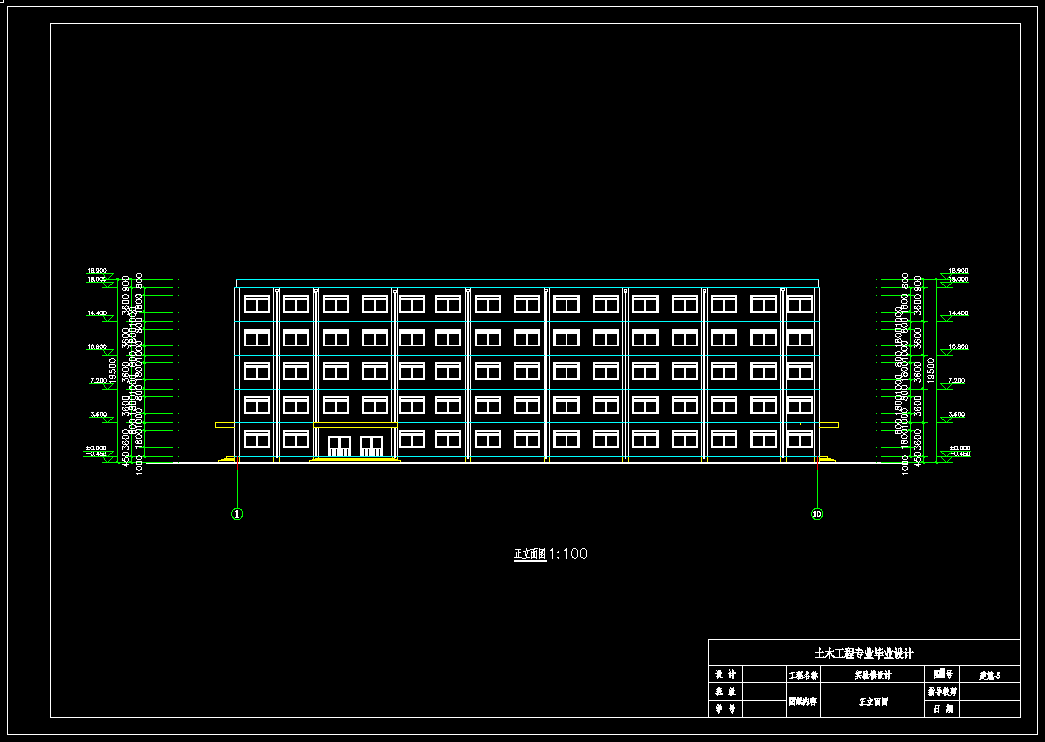

图纸的部分内容截图展示已结束，如果需要查看完整图纸内容，请下载本资料
