钢筋混凝土现浇单向板肋梁楼盖设计（图纸、计算书）

资料简介：

　　本设计为设计任务书上对应学号为24的设计。对象为某多层仪器仪表生产厂房，采用框架结构，边柱为砖柱，采用钢筋混凝土现浇单向板肋梁楼盖，楼面活荷载标准值为10.0，楼面梁格布置L1×L2=6900×6000,h=80mm,如图1。楼面层为20mm水泥砂浆面层，自重20。板底及梁侧采用15厚混合砂浆打底。板深入墙内120mm，次梁伸入墙内240mm，主梁伸入墙内360mm，柱的截面尺寸为400mm×400mm。混凝土采用C25（=11.9），梁的受力纵筋采用HRB335级钢筋（=300），其余采用HPB300级钢筋（=270）。板的设计板按塑性内力重分部方法设计。按刚度条件板厚为，按构造要求，工业房屋楼面的最小厚度为，故取板厚，取次梁截面高度，截面宽度。板的几何尺寸和计算简图见图2（a）。参考文献【1】沈蒲生主编．混凝土结构设计原理（第4版）．北京：高等教育出版社，2012【2】沈蒲生主编．混凝土结构设计（第4版）．北京：高等教育出版社，2012【3】《建筑结构荷载规范》（GB50009—2012）【4】《建筑结构制图标准》（GB/T50105—2010）【5】《混凝土结构设计规范》（GB/50010—2010）

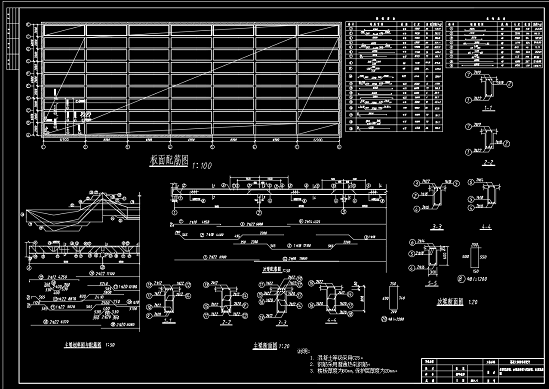

　　本课程设计文件包括计算书、图纸，供参考。
