医院综合楼给排水工程设计（计算书、图纸）

资料简介

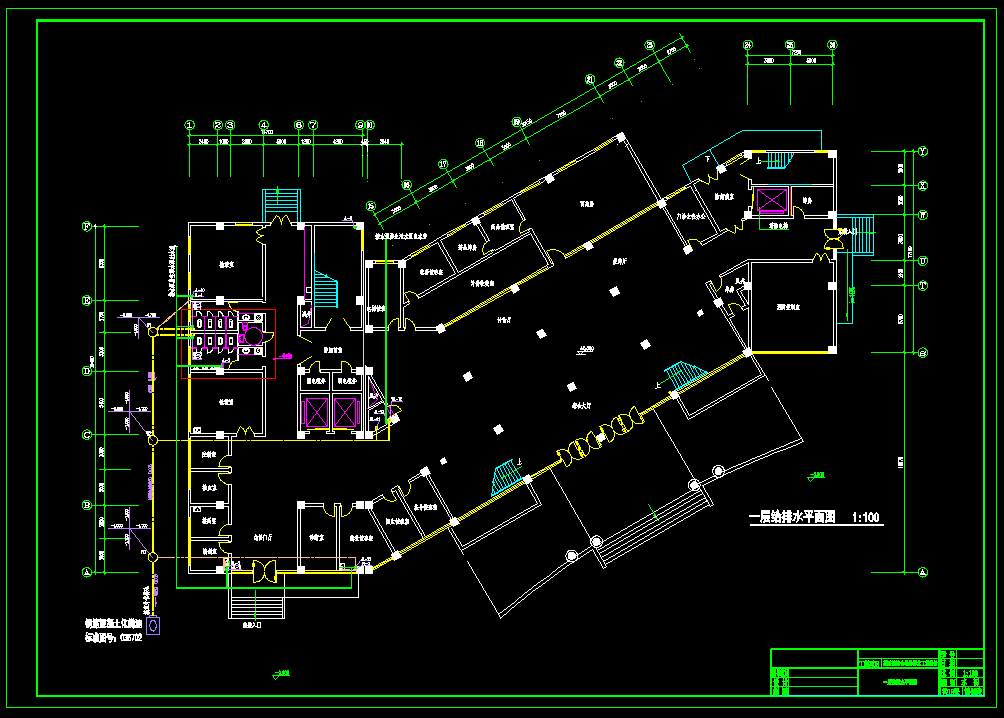

　　本设计医院综合楼位于昆明市内某地，是一幢集门诊部、住院部于一体的综合性高层建筑。楼高45.60米；共13层。一~三层为门诊部，四到十二层为住院部，十三层为技术夹层。大楼内部有管道井。泵房、水池、热交换站处于距主体建筑以北。本设计包括大楼的给水（冷水）热水供应系统，室内消防系统和排水系统的设计。其中，给水系统采用水池——水泵——水箱的联合供水方式，热水供应系统采用集中加热方式，上行下给的供水形式，并选用机械循环。消防系统包含有消火栓给水系统和自动喷水灭火系统及灭火器部分。该建筑排水系统采用污、废合流制排水。另外还就大楼区域室外的给水、排水（含雨水）的设计，包括了给水引入管，排水的排出管至化粪池至市政府排水检查井的设计，以及水泵房、室外水泵房、室外消防、水池、水箱等方面的设计。关键词：高层建筑、建筑给水排水、给水系统、热水系统、消防系统、自动喷淋灭火系统、消火栓灭火系统、排水系统、机械循环。文件包括计算书、图纸，供参考学习

/
