钢结构全套课程设计（计算书、图纸）

资料简介

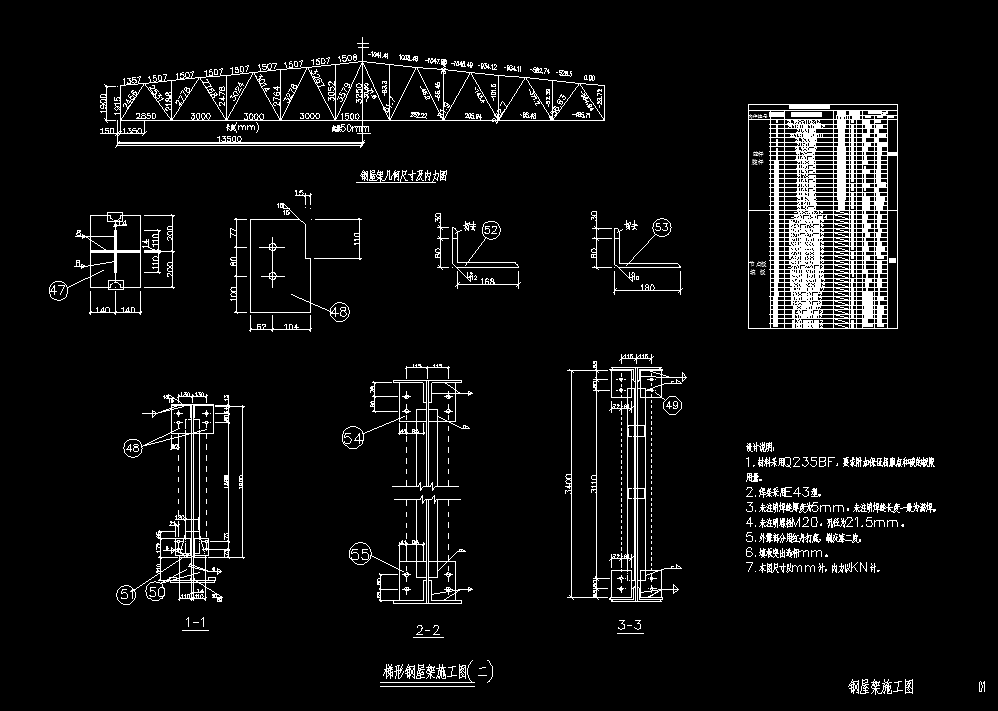

　　设计资料1、题号83的已知条件：梯形钢屋架跨度27m，长度72m，柱距6m。屋面坡度i＝1/10。屋面活荷载标准值为0.7kN/m2，雪荷载标准值为0.5kN/m2，风荷载标准值0.45kN/m2。该车间内设有两台200/50kN中级工作制吊车，轨顶标高为8.500m。冬季最低温度为－20℃，地震设计烈度为7度，设计基本地震加速度为0.1g。采用1.5m×6m预应力混凝土大型屋面板，80mm厚泡沫混凝土保温层，卷材屋面。屋架铰支在钢筋混凝土柱上，上柱截面为400mm×400mm，混凝土标号为C25。钢材采用Q235B级，焊条采用E43型。2、屋架计算跨度：Lo=27000－2×150=26700mm3、跨中及端部高度：端部高度：h`=1900mm（轴线处），h=1915mm（计算跨度处）。屋架的中间高度h=3250mm，屋架跨中起拱按Lo/500考虑，取50mm。文件包括计算书、图纸，供参考学习

/
