    电子大楼设计本科毕业论文(设计)任务书

    资料分类:土木工程毕业设计 - 毕业设计任务书 | 发布形式:资料共享 | 更新时间:2018-10-01 显示全部楼层

    资料简介:

      (一)毕业设计资料1、工程概况本工程为12层框架结构办公楼,建筑物地点为自拟地点,防烈度为7度,设计基本地震加速度值为0.15g,Ⅱ类场地,设计地震分组为第一组。Ⅱ类场地。主体结构:地下一层,层高4m;地上12层,首层层高5m,2至12层层高均为3.0m,屋面上设顶层梯间及电梯机房,其层高为2.8m,电梯机房地面高于屋面1.5m。2、岩土工程勘察报告数据根据工程地质勘察报告,拟建场地地层如下图所示,从上而下各土层情况如下:①杂填土:灰黄色、含碎砖及垃圾、结构松散②淤泥:灰黑色、饱和、流塑状态③粉土:黄红色、软塑④粘土:棕红色、硬塑⑤微风化砂岩:饱和单轴抗压强度标准值=16MPa3、材料钢筋选用HPB300、HRB335、HRB400、HRB500级;混凝土强度等级自行选用。(二)设计要求及内容A、建筑部分:1、设计要求:建筑平面功能划分合理、布局紧凑、使用方便。建筑材料采用及建筑尺寸确定合理,建筑装修做法,包括楼地面、屋面、外墙面和内墙面均自行合理设计。防水、防潮等具体做法符合构造和规范要求。应按规范要求设置防烟楼梯间或封闭楼梯间及电梯数量。2、设计成果:(1)建筑设计总说明(2)底层平面图:1:100(3)标准层平面图:1:100(4)顶层平面图:1:100(5)剖面图(1个):1:100(6)立面图(2个):1:100(7)楼梯详图:1:50B、结构部分:在前一部分自行设计的建筑施工图基础上,完成结构布置、建模分析、结构计算、构件设计、楼屋盖设计、基础设计、结构施工图的绘制。具体要求如下:1、结构平面布置和初选构件截面尺寸(1)根据建筑平面图按使用方便、结构合理的原则进行结构体系的平面布置和竖向布置,设计出至少两个不同的结构布置方案;(2)针对两个不同的结构布置方案,选择材料强度等级;根据结构设计的基本规定,结合经验、简化计算方法初选剪力墙厚度、梁和柱的截面尺寸、楼板的厚度等。2、在结构设计软件,比如PKPM或者盈建科中建立两个不同方案的计算模型并进行计算分析;3、针对电算结果对结构整体验算,比较分析两个不同方案的计算结果,具体验算指标:(1)基于电算结果,验算《高规》3.4.5条、《抗规》5.2.2条周期比;(2)验算《高规》3.4.5条扭转位移比;(3)《高规》4.3.12条剪重比验算;(4)结合手算和电算结果,验算各层的刚重比;(5)《高规》3.5.2条刚度比验算;(6)《高规》3.5.3条剪承比验算;(7)《高规》3.7.3条层间位移验算;(8)有效质量系数检查;(9)《高规》6.4.2条柱子轴压比验算。4、根据电算结果,经比较分析选定优化的结构布置方案,后面各计算配筋按照此方案进行;5、重力荷载代表值计算(1)手算楼屋面荷载、各层重力荷载代表值;并进行统计和汇总;(2)电算给出“恒+0.5活”组合下的重力荷载代表值;(3)分析比较手算和电算的区别。6、结构动力特性计算(1)手算整体结构沿某个方向(X或者Y方向)的第一自振周期;(2)电算给出前3~5阶模态的自振周期和振型;(3)对比分析手算和电算两个计算结果。7、水平作用计算(1)采用电算的自振周期手工计算水平地震作用和风荷载,风荷载计算需要考虑风振系数;(2)给出电算的水平地震和风荷载作用下的基底剪力;(3)比较两个计算结果,分析误差产生的原因,若结果相差较大,采用新的电算模型证实产生差异的原因。8、工况内力(1)选取底层某一角柱,根据电算结果,绘制各荷载工况(恒载、活载、风载、地震荷载)的内力图(轴力、剪力、弯矩图);(2)选取某一榀平面框架(包含边柱),根据电算结果,绘制各荷载工况的内力图(轴力、剪力、弯矩图);(3)针对所选取的一榀平面框架,绘制其在恒载和活载作用下的受荷图,并计算每根梁所受分布荷载的合力大小;(4)绘制出框架受荷图后,采用SAP2000软件计算该榀框架的内力,比较之前的电算结果。

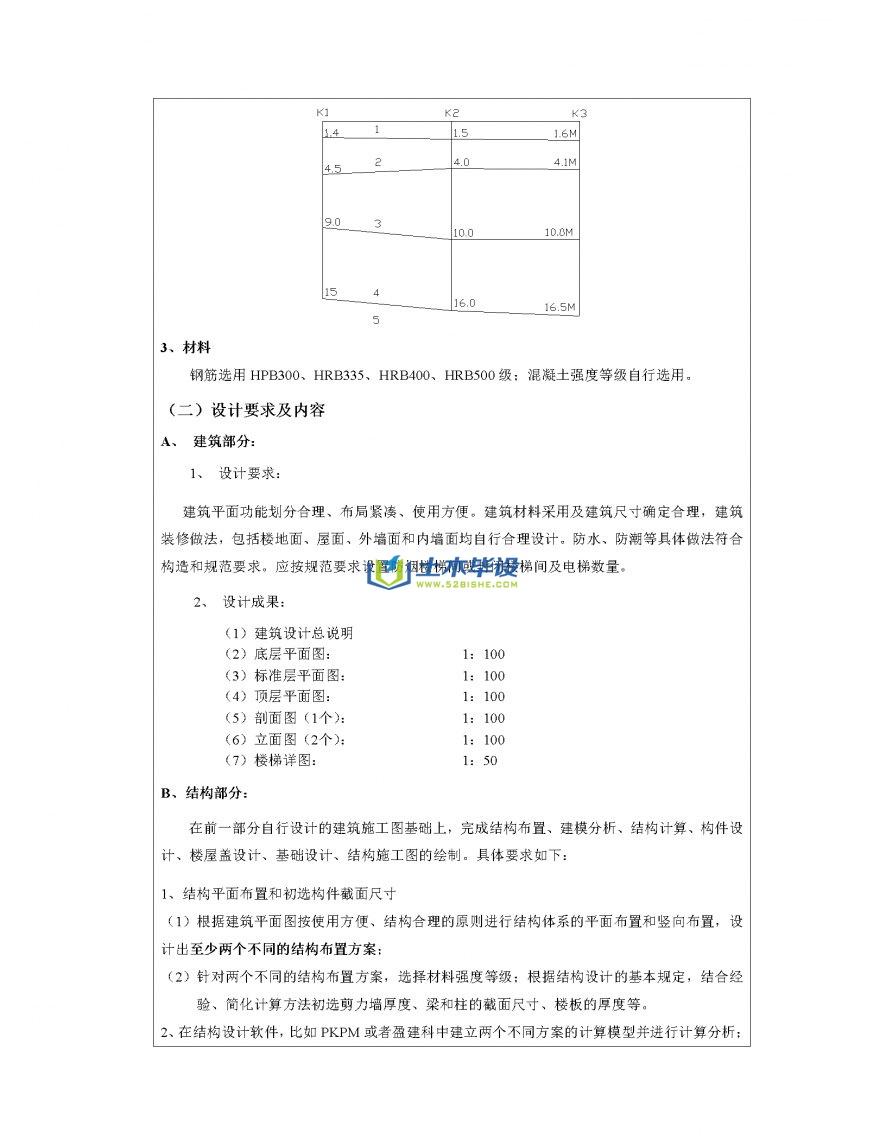

    电子大楼设计本科毕业论文(设计)任务书 -图1

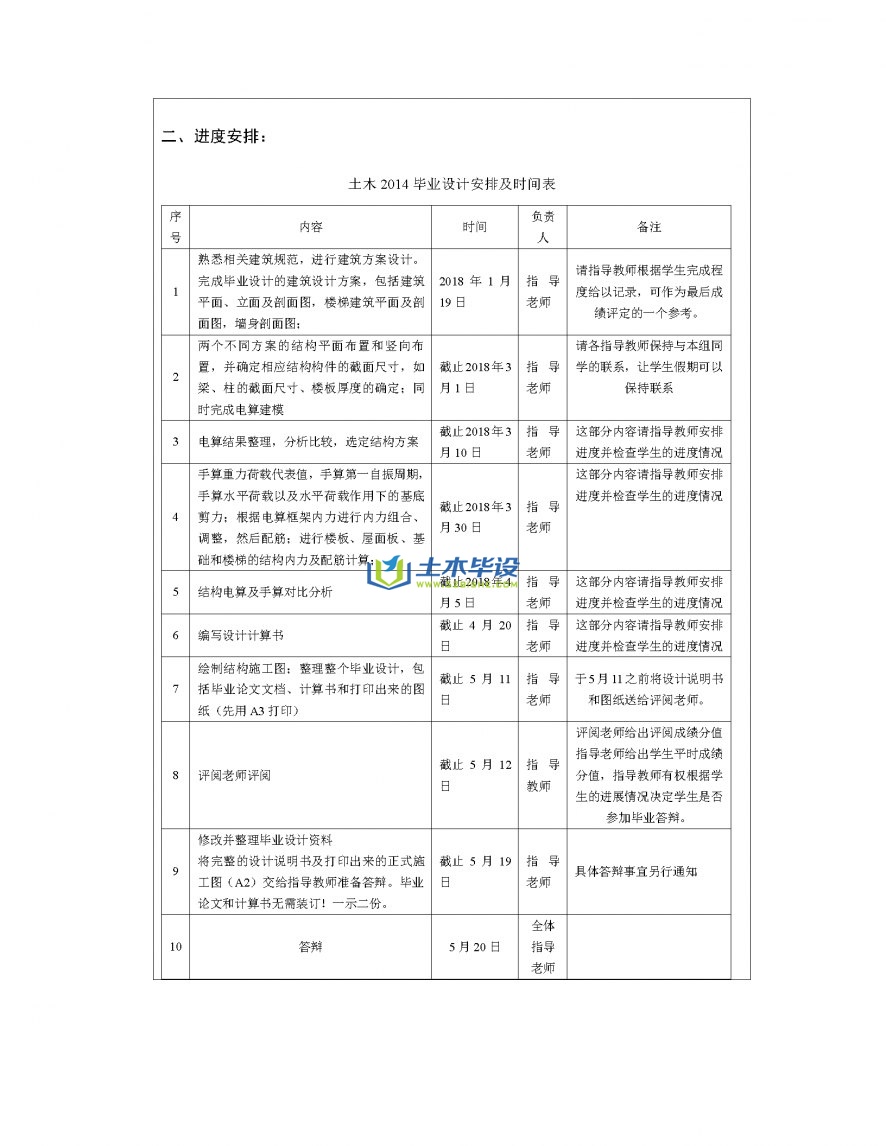

    电子大楼设计本科毕业论文(设计)任务书 -图2

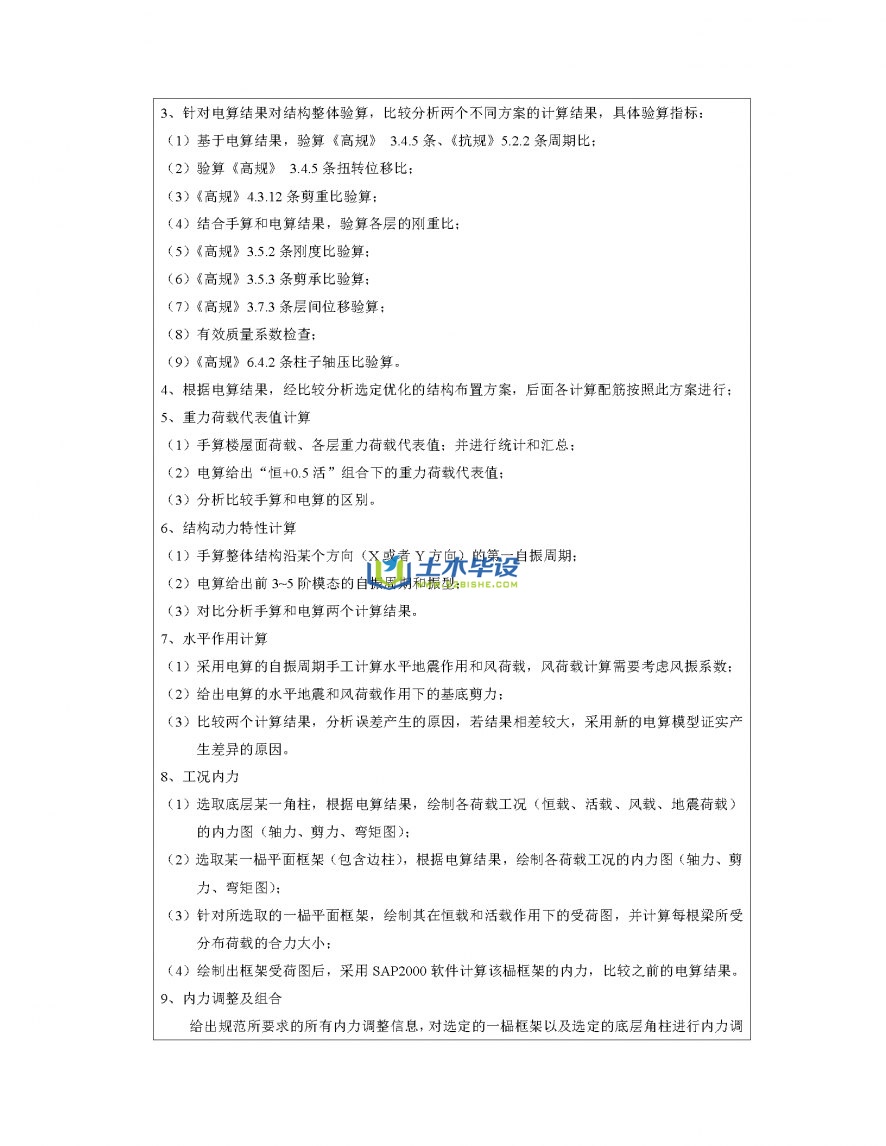

    电子大楼设计本科毕业论文(设计)任务书 -图3

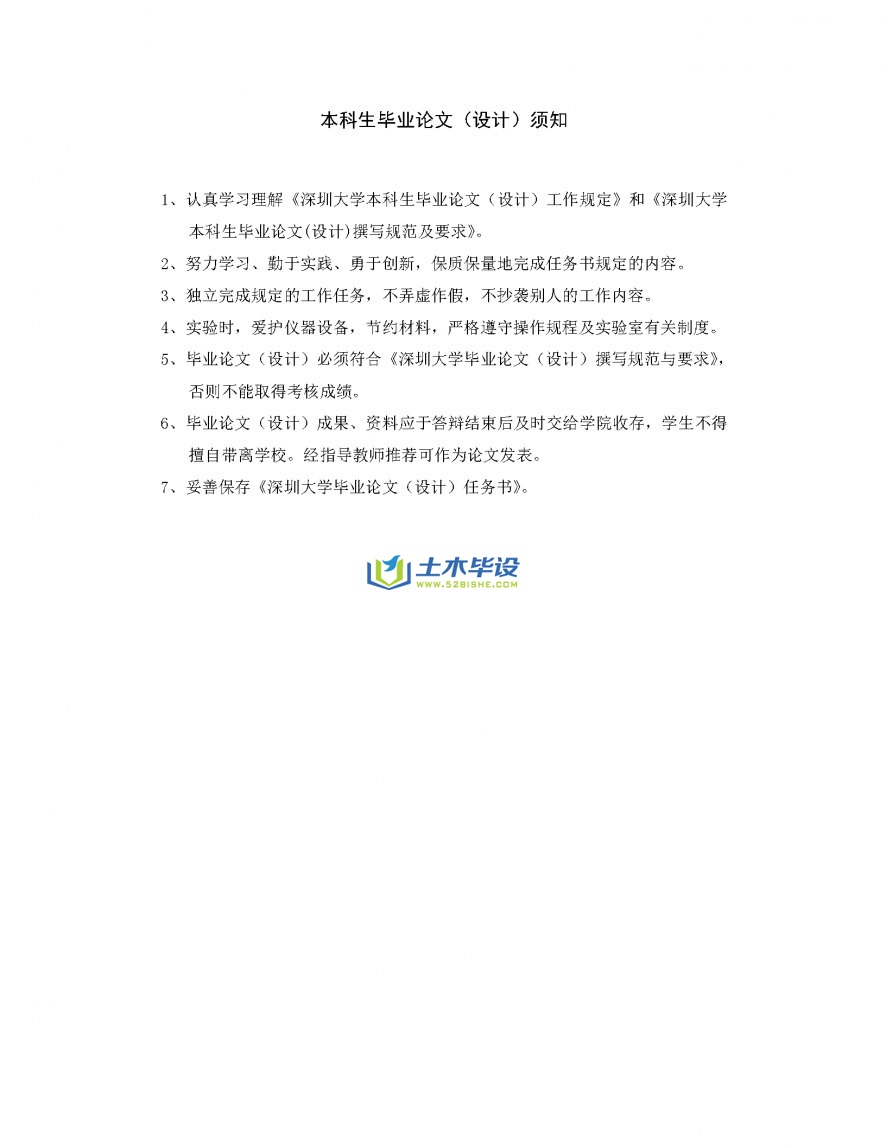

    电子大楼设计本科毕业论文(设计)任务书 -图4

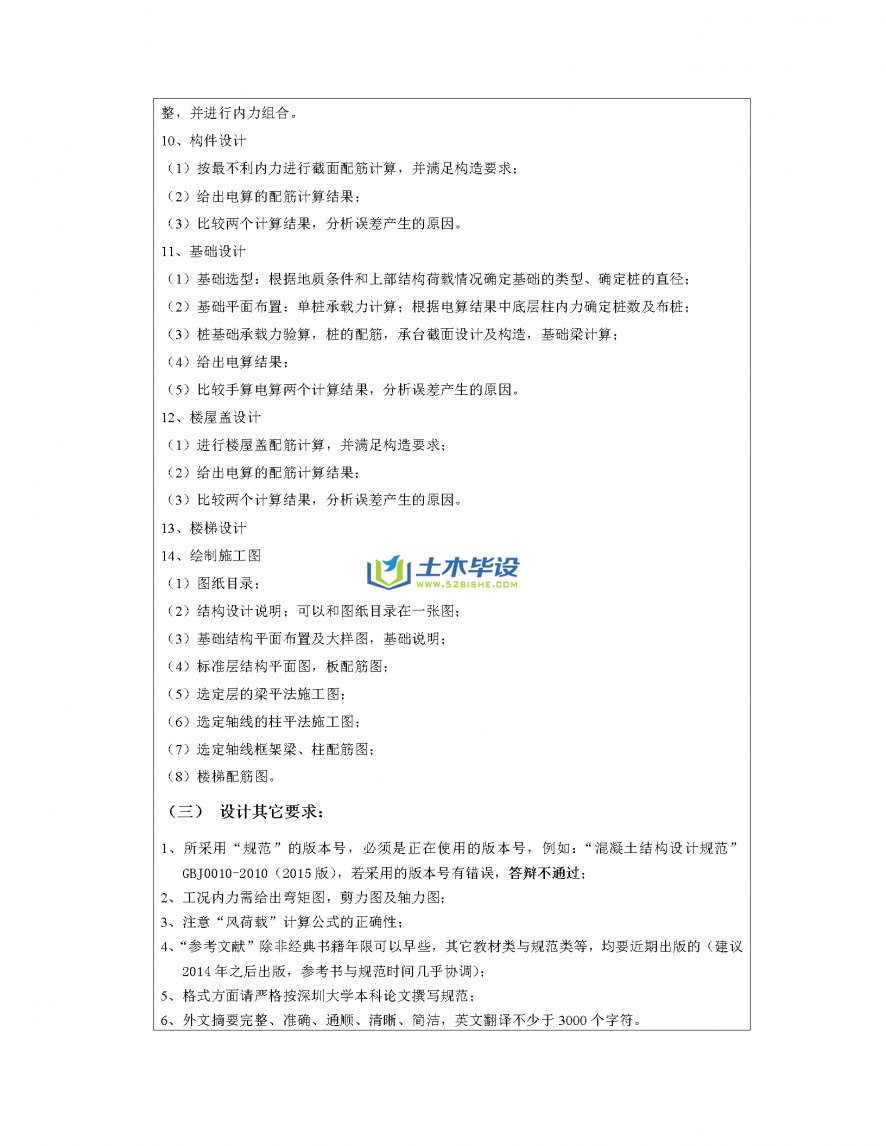

    电子大楼设计本科毕业论文(设计)任务书 -图5

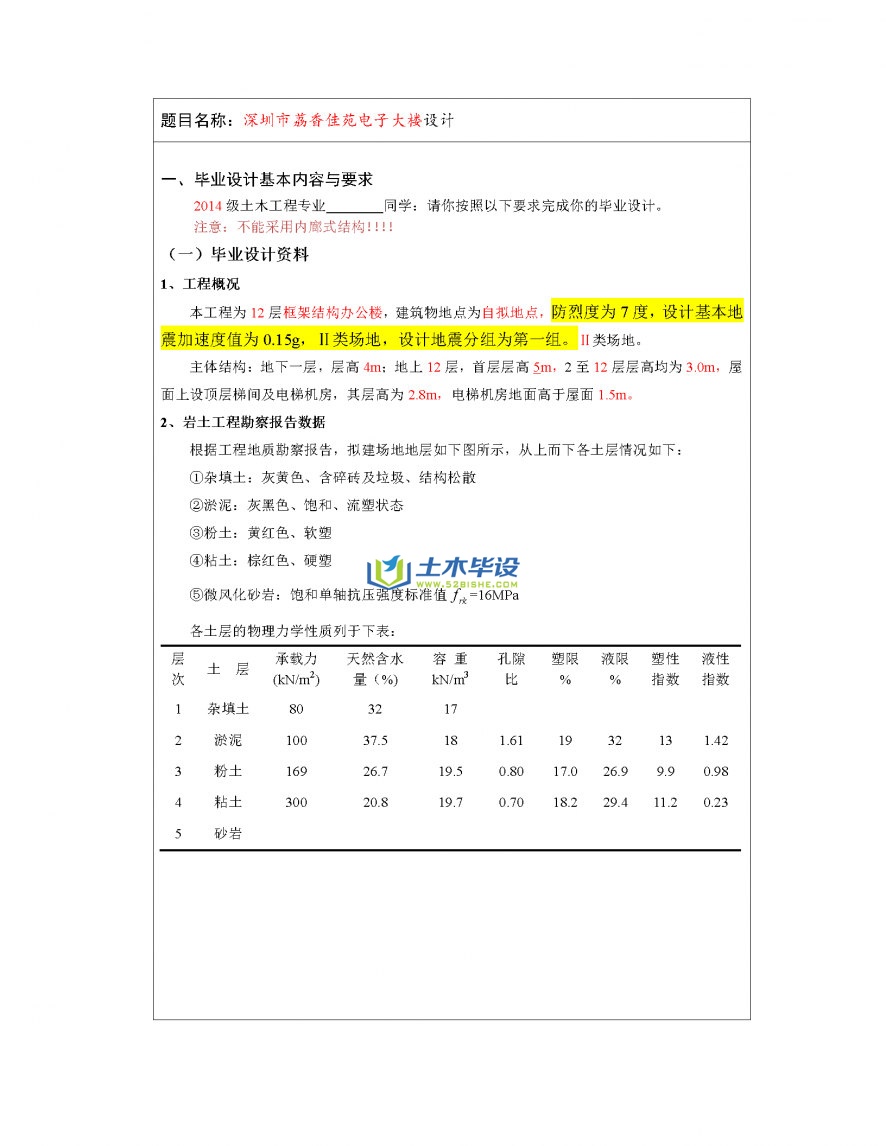

    电子大楼设计本科毕业论文(设计)任务书 -图6

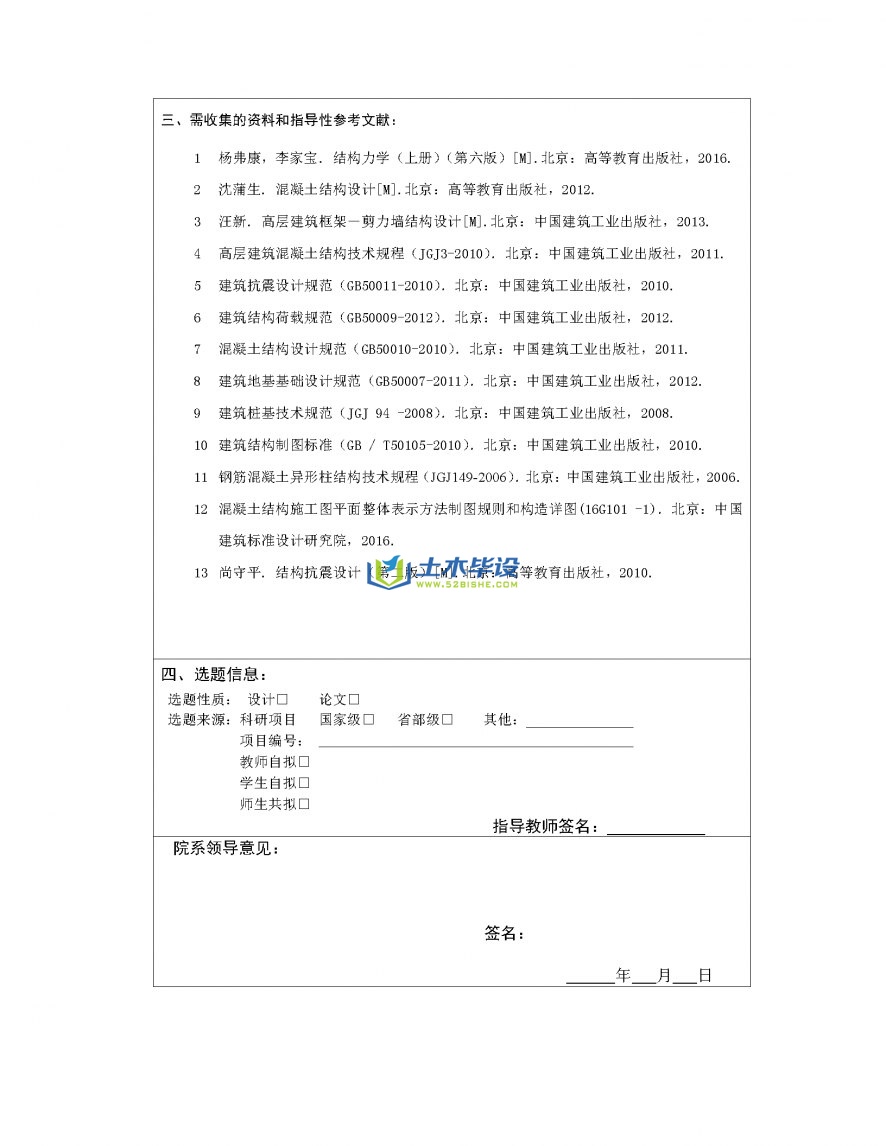

    电子大楼设计本科毕业论文(设计)任务书 -图7

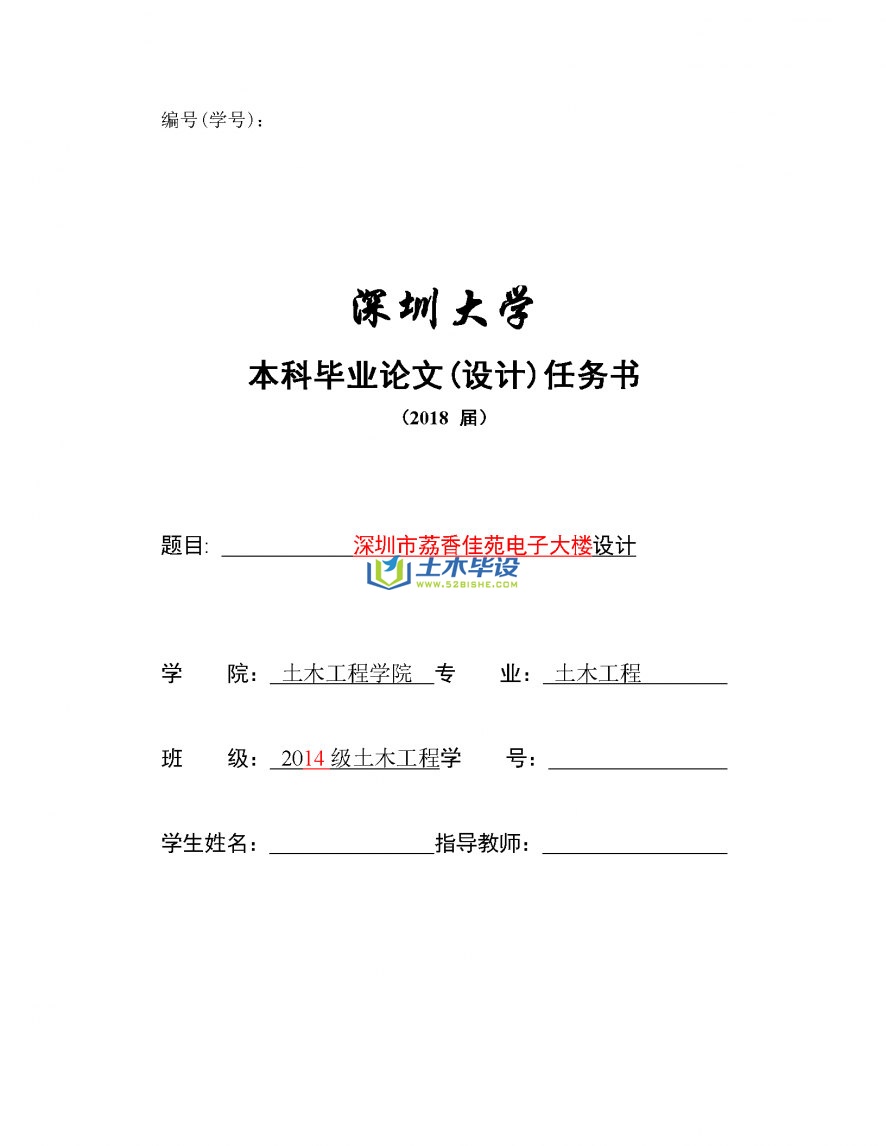

    电子大楼设计本科毕业论文(设计)任务书 -图8

    内容试读展示已结束,下载完整资料使用学习更方便
